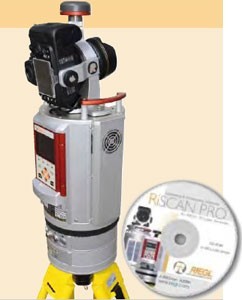

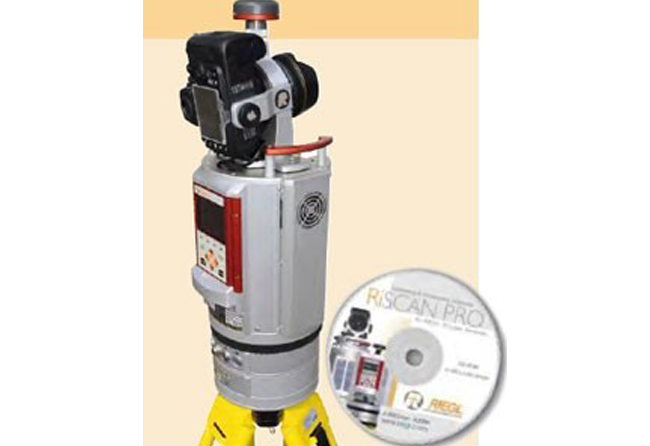

RIEGLVZ-1000三維激光掃描系統應用了的近紅外高性能激光技術結合高速的掃描裝置提供了每秒發射30萬個激光脈沖的非接觸的三維數據獲取能力?；赗IEGL獨有的回波數字化和在線波形處理功能實現高精度的測距，即使在惡劣的測量環境下也能實現高精度的測量和多重目標回波的辨識。掃描裝置是由一個有數個反射面的多邊形棱鏡實現的它提供了完全線性、單向、平行的掃描線。

  VZ-1000是一款設計緊湊，輕便的測量儀器，主機重量僅有9.8kg，易于安裝在各種掃描測量平臺上。

  系統構成：

  ♦ 掃描距離：1400米
  ♦ 掃描精度：5mm（100米距離處，一次單點掃描）
  ♦ 激光發射頻率：300,000點/秒
  ♦ 掃描視場范圍：100°x360°（垂直x水平）
  ♦ 連接：LAN/WLAN數據接口，支持無線數據傳輸
  ♦ 對人和動物眼睛安全的激光器：LaserClass1
  ♦ 操作控制：臺式機,PDA或筆記本電腦配套軟件RiSCANPRO
  ♦ 數據存檔：以目錄樹結構存儲為XML文件格式
  ♦ 實體查看/核查，智能視圖和特征抽取
  ♦ 提供全球坐標系拼接在內的全自動和半自動四種拼接方式
  ♦ 可接口KubitPointCloud與其他后處理軟件

  二、技術特色

  1、操作模式

  不需要筆記本就可以單機獨立獲取數據，通過掃描儀上的操作面板可做掃描任務基本輸入和操作；能夠通過有線或無線網絡連接即可進行遠距離遙控掃描操作；預設了移動掃描系統集成接口；提供各種后處理應用軟件接口。

  2、使用界面

  整合人機交互界面(HMI)，在設備上進行單機操作；使用320x240像素、3.5寸高分辨率TFT彩色液晶顯示屏，防刮防反射并配備多語言菜單；防水抗污鍵盤，按鈕設計便于控制；通過擴音器可獲取聲音信號。

  三、產品優勢

  ♦ 超遠距離可達1400M
  ♦ 超高速數據采集
  ♦ 廣闊的掃描視場角
  ♦ 基于多回波接收技術的多回波數字化實時回波處理功能
  ♦ 配備高精度單反相機
  ♦ 使用惡劣測量環境
  ♦ 多重目標識別能力
  ♦ 內置雙軸傾斜補償及激光對中點
  ♦ 內置GPS天線
  ♦ 多種數據端口（LANWLANUSB2.0）
  ♦ 內置大容量存儲空間

  四、技術優勢

  三維激光掃描技術與傳統測量技術相比具有以下優勢：

  (1)非接觸測量

  三維激光掃描技術采用非接觸掃描目標的方式進行測量，無需反射棱鏡，對掃描目標物體不需進行任何表面處理，直接采集物體表面的三維數據,所采集的數據完全真實可靠。可以用于解決危險目標、環境(或柔性目標)及人員難以企及的情況，具有傳統測量方式難以完成的技術優勢。

  (2)數據采樣率高

  目前，采用脈沖激光或時間激光的三維激光掃描儀采樣點速率可達到數千點/秒，而采用相位激光方法測量的三維激光掃描儀甚到可以達到數十萬點/秒，可見采樣速率是傳統測量方式難以比擬的。

  (3)主動發射掃描光源

  三維激光掃描技術采用主動發射掃描光源(激光)，通過探測自身發射的激光回波信號來獲取目標物體的數據信息，因此在掃描過程中，可以實現不受掃描環境的時間和空間的約束。

  (4)高分辨率、高精度

  三維激光掃描技術可以快速、高精度獲取海量點云數據，可以對掃描目標進行高密度的三維數據采集,從而達到高分辨率的目的。

  (5)數字化采集,兼容性好

  三維激光掃描技術所采集的數據是直接獲取的數字信號，具有全數字特征，易于后期處理及輸出；用戶界面友好的后處理軟件能夠與其它常用軟件進行數據交換及共享。

  (6)可與GPS系統配合使用

  這些功能大大擴展了三維激光掃描技術的使用范圍，對信息的獲取更加全部、準確。內置數碼攝相機的使用,增強了彩色信息的采集，使掃描獲取的目標信息更加全部。GPS定位系統的應用，使得三維激光掃描技術的應用范圍更加廣泛，與工程的結合更加緊密,近一步提高了側量數據的準確性。

  (7)結構緊湊、防護能力強適合野外使用

  目前常用的掃描設備一般具有體積小、重量輕、防水、防潮,對使用條件要求不高，環境適應能力強，適于野外使用。

  五、性能參數

  六、售后服務

  Riegl3維掃描系統為客戶展示了綜合激光掃描、數字成圖、以及的復雜三維圖像成圖軟件。這是由Riegl的綜合支持和技術服務所支持的。

  Riegl三維激光掃描系統系統將為您快速、安全、精確地獲取和呈現3維圖像，以及在輸出成其他程序文件前進行處理。所有Riegl的產品均在奧地利研發并生產，Riegl公司將竭誠為用戶提供定制的技術支持和創新的解決方案。

  作為奧地利Riegl公司的中國區代理商，我們有的技術人員和完善的售后服務體系，確保3D激光掃描系統的售前技術咨詢、售后培訓、為期一年的免費保修和系統終身維護工作順利展開。

  七、Riegl公司簡介

  Riegl公司于1970年創立，總部設在奧地利的維也納市，公司成立之初就致力于激光掃描系統的研發和生產制造，經過三十多年的發展，Riegl公司已成為產品全、客戶群體廣、合作伙伴多的世界公司

  1996年推出了世界上款2D激光掃描儀

  1997年推出世界上款3D激光掃描儀

  1998年推出世界上款360度掃描3D激光掃描儀

  1999年推出世界上款垂直320度掃描3D激光掃描儀

  2002年推出款集成數碼單反相機和GPS的3D激光掃描儀

  2004年推出世界款2000m長測程的3D激光掃描儀

  2006年推出世界款6000m長測程的3D激光掃描儀

  2008年推出世界款數字化全波形技術的3D激光掃描儀
