0.5″高精度測量機器人丨你沒見過的“測繪特種兵”

 近日，“新測繪 新融合 新跨越”南方測繪2022用戶大會在山東濟南、福建福州、廣西南寧等地召開，會議全程嚴格遵循當?shù)匾咔榉揽匾蟆?/span>

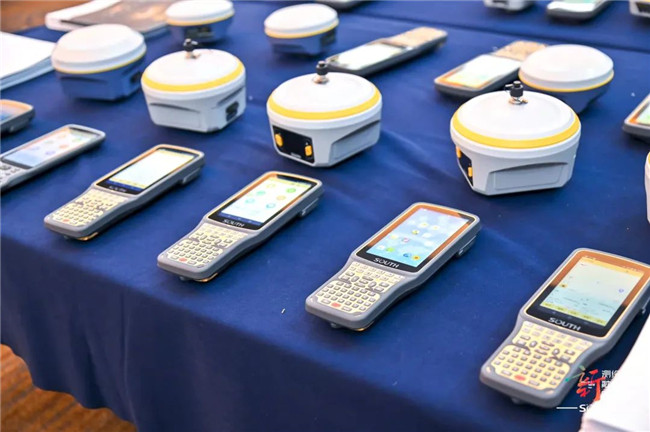

大會現場展示了三維激光、無人機、“秒固定”RTK、NavVis室內定位導航系統、時空數據應用等眾多南方測繪“當打之年”的裝備及解決方案，成為大會現場一道亮麗的風景線。

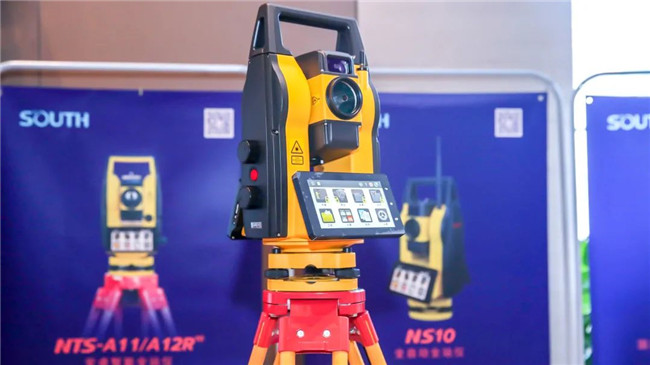

其中，一臺黃黑相間的機身在裝備區格外顯眼，引起了全場用戶的關注，眾多參會嘉賓紛紛上前操作，它就是南方測繪順應當下高精度測量自動化需求，推出的國產化高精度安卓系統伺服馬達全站儀——0.5″高精度測量機器人。

0.5″高精度測量機器人簡介

0.5″高精度測量機器人集自動照準目標，自動搜索棱鏡，高速測角技術等專利認證的高新技術于一身，搭載 6.0 英寸高清 LCD 觸摸屏，采用高性能處理器和智能化安卓操作系統，帶給用戶前所未有的流暢操作體驗，可廣泛應用于各類自動化測量領域，引領中國測繪裝備自動化浪潮。

該設備已獲得計量器具型式批準證書。

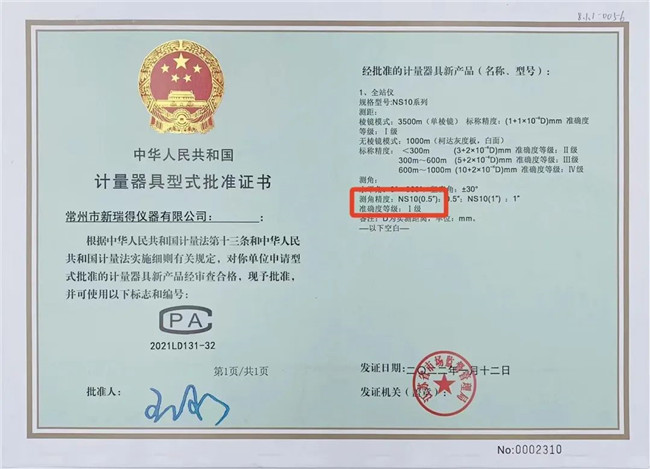

計量器具型式批準證書

0.5″測角精度達到國際最高水平

從此打破被國外壟斷的局面。

0.5″滿足行業測量規范最高等級

構建了自動化測量的基礎平臺，給傳統測繪及智能測量帶來了無限的可能。

技術優勢

180°/s高速高精度測角：高精度測角精度和伺服單元關鍵技術突破，能夠快速完成測量目標的自動化測量；

智能化安卓高配置智慧大腦：支持二次開發，滿足各種應用場景；

ATR快速鎖定棱鏡：適應復雜多變的環境，超大范圍搜索，不懼白天夜晚，即使復雜多變的條件下也能穩定快速鎖定棱鏡完成測量；

PS超級搜索功能：視場達20°的超級搜索功能，可以大范圍搜索目標，大大提高搜索效率，任何位置的目標都能一網打盡；

強大的交互系統：兼具 WLAN、藍牙、USB、RS232 等多種通訊方式，自主研發的遠距離藍牙無線數據通訊技術，擁有超長的藍牙通訊距離。

一、0.5″精度測角技術的提升

編碼技術

0.5″儀器的光柵盤采用了全新的編碼技術，該編碼技術已申請發明專利。

該編碼技術在原有的1″等級光柵盤編碼的基礎上，優化了解碼和內部自校驗流程，硬件解碼、校驗流程縮短17%。

新的編碼技術還優化了碼道均衡性，新系統可以容許更大的測角讀數頭曝光值變化，在惡劣環境下測角系統穩健性也進一步提升。

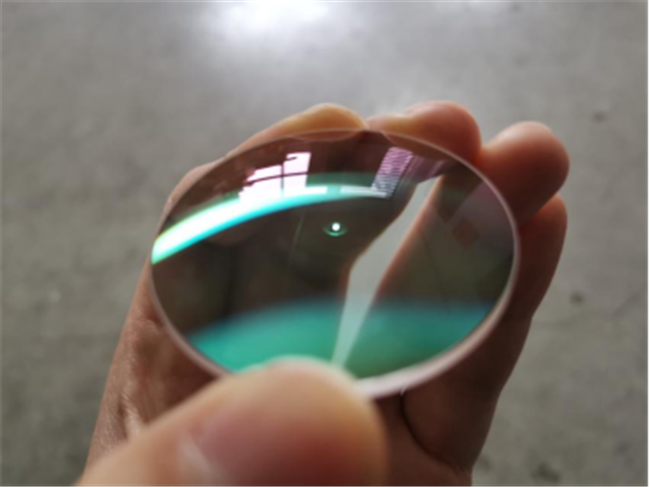

光柵盤

0.5″儀器的光柵盤采用更高規格的工藝制成，相比于1″等級的光柵盤，各項分項指標都有大幅度的提升。

其中，平面面精度提升38%，缺陷數量減少50%，刻劃位置精度提升25%，碼道線邊對比度提升30%。

軸系

軸系的基礎形狀公差決定了軸系精度上限。

0.5″等級儀器的軸系采用了精研工藝，經過多達6道工序的配研和拋光才能得到最后的成品軸系。相比于1″等級的軸系，軸系零件精度提升40%，軸系整體精度提升23%。

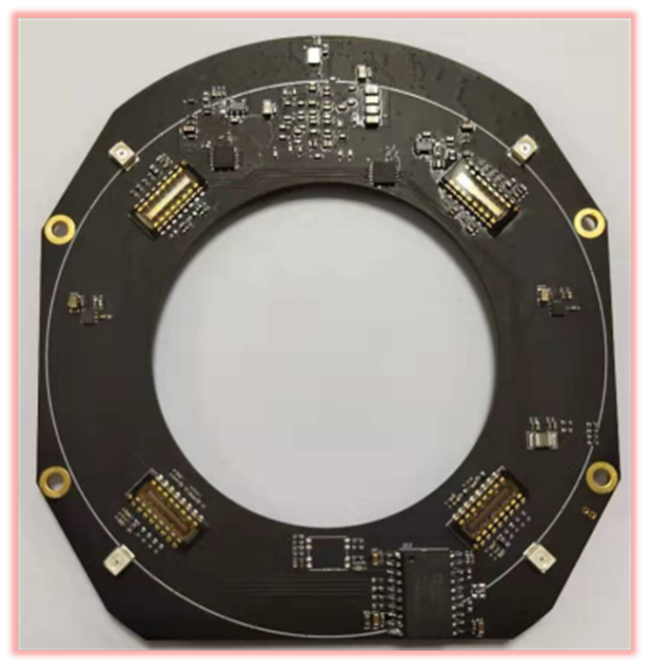

光速硬件

采用全新的硬件平臺，0.5″等級儀器的測角速率相比與1″等級儀器提升了625倍，是顛覆性的新硬件平臺。

在新平臺上，高性能的芯片可以有更大的數據流，并支持更高級的解碼算法和校驗流程。

測角細分算法

0.5″儀器采用了全新的測角細分算法，在全新的高速硬件平臺支持下，新的算法對碼道內所有條碼邊沿做二次微分計算，再對數據結果做匹配篩選和均化。新算法的細分誤差幾乎可以忽略。

望遠鏡

0.5″儀器采用了全新的光學系統，新光學系統采用了ED玻璃等特殊光學鏡片材料，和低速拋光的鏡片生產工藝，新光學系統的鏡片面型精度提升30%。

采用計算機仿真的方法，迭代計算各項裝配公差，給出最優的公差帶組合，優化了裝配誤差對光學成像質量的影響。新的光學系統的對比度提升5%，分辨率提升8%。

儀器剛度

0.5″儀器優化了儀器整體的抗扭剛度，包括大身剛度和基座剛度。

采用計算機輔助的方式，優化大身構架，保證抗扭剛度的同時減少不必要的材料，盡可能做到輕量化。

全新的基座優化了腳螺旋的設計，提升了滑槽的加工精度，基座整體抗扭剛度比前一代提升23%。

二、無磨損、無空回、無噪音伺服技術

伺服驅動部分主要由伺服控制器、伺服驅動器、伺服電機、測角部分及手輪輸入模塊組成，連接框圖如下圖所示。

三、自動搜索識別技術

自動照準功能ATR

ATR功能是所有自動化測量應用的基礎；

1.5°望遠鏡視場范圍內自動跟蹤鎖定棱鏡；

600米測程。

超級搜索功能PS

垂直搜索范圍：20°，水平搜索范圍：360°；

無需任何預瞄，自動搜索并照準范圍內的任何棱鏡；

無論是白天黑夜，隧道橋洞，都可快速找到目標，從此測量不再受環境限制。

“新測繪 新融合 新跨越”南方測繪2022用戶大會全國巡回仍在進行中，各地會議舉辦的時間會根據當?shù)匾咔榉揽卣哌M(jìn)行調整，請各位新老用戶朋友關注當?shù)胤止緞?dòng)態。如有了解產品的需要，請?jiān)诤笈_(tái)聯系客服進行咨詢。

春天剛剛開始，南方測繪與您不見不散！
